Подвесная рама Electro-Voice X12TE-GRID

При построении профессиональных систем звукоусиления на базе линейных массивов серии X‑Line Advance ключевое значение имеет не только правильный подбор акустических модулей, но и надёжная, функциональная система их подвеса, способная обеспечить необходимые углы наклона даже в самых сложных акустических условиях. Electro‑Voice X12TE‑GRID — это удлинённая подвесная рама (грид), разработанная специально для монтажа элементов линейного массива X‑Line Advance серий X1 и X2 в ситуациях, где требуются экстремальные углы вертикального отклонения. Модель представляет собой профессиональное решение для подвеса массивов в помещениях со сложной геометрией — от залов с многоярусными балконами до амфитеатров и концертных площадок с нестандартной архитектурой.

Грид X12TE‑GRID является частью модульной системы риггинга X‑Line Advance и представляет собой эволюционное развитие компактного грида X12TC‑GRID. В отличие от младшей модели, которая ограничена стандартными углами наклона, X12TE‑GRID оснащён передними и задними соединительными перекладинами, регулируемыми в трёх различных положениях (A, B, C). Это позволяет достигать экстремальных углов наклона как вверх, так и вниз, что особенно важно для помещений с высокими балконами или сложным рельефом пола. Дополнительная длина грида также обеспечивает более экстремальные углы наклона вниз при подвесе с одной точки по сравнению с тем, что было бы возможно при использовании стандартного грида. При этом важно учитывать, что максимальная нагрузка должна быть снижена по мере увеличения угла наклона — для точного расчёта ограничений в конкретной конфигурации массива необходимо использовать специализированное программное обеспечение LAPS 3.

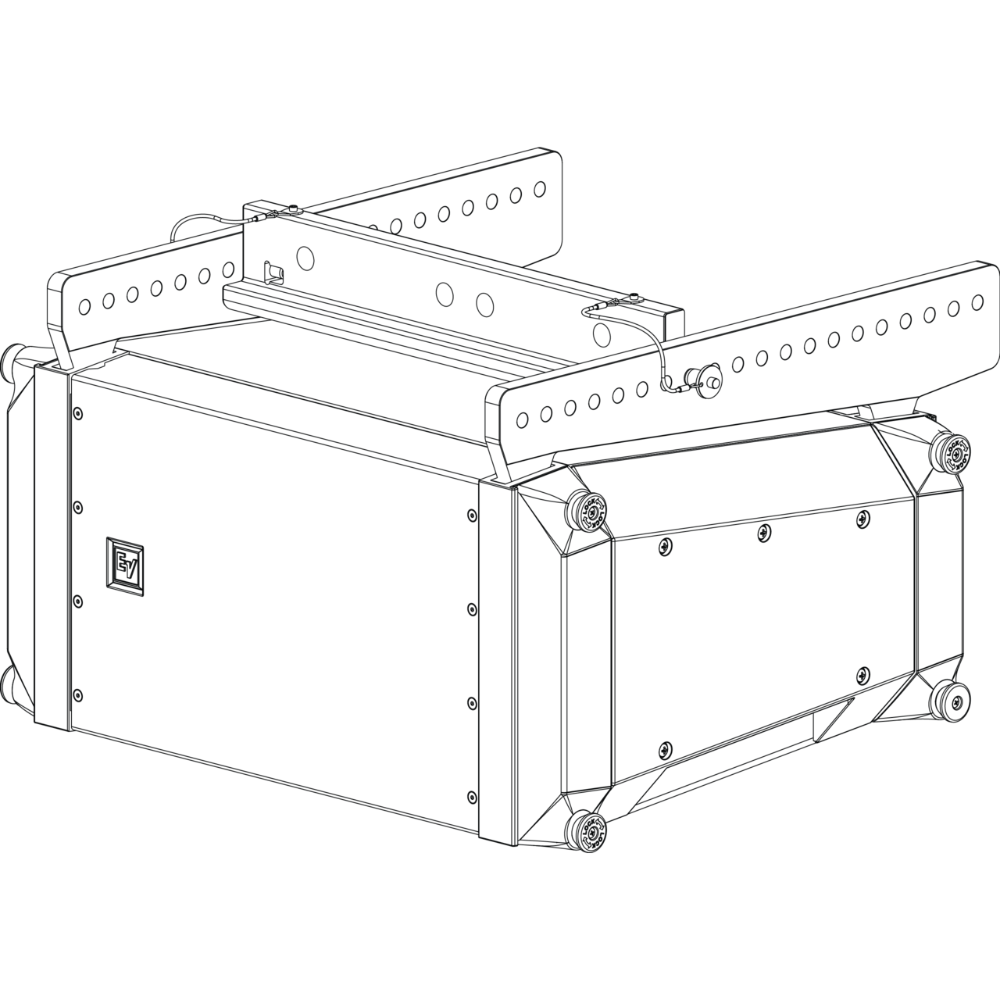

Конструкция X12TE‑GRID включает в себя две боковые плечевые пластины (сайд-армы) и два поперечных распорных бруса (спредер-бара) — в отличие от компактной версии, которая поставляется с одним спредер-баром. Наличие двух распорных перекладин позволяет использовать два подъёмных механизма, что обеспечивает лёгкий контроль угла наклона больших массивов, особенно при использовании метода компрессионного риггинга. Результирующие передние и задние точки подвеса также обеспечивают лучшую горизонтальную стабильность по сравнению с типичной задней точкой крепления. Каждый спредер-бар имеет четыре сквозных отверстия диаметром 0,84 дюйма (21,4 мм), которые служат точками крепления для подъёмных механизмов. Отверстие рядом с центром бруса, маркированное надписью «PICK HERE», предназначено для одноточечного подвеса. Оно смещено относительно центра для компенсации центра тяжести систем X1 и X2 — при этом важно внимательно следить за ориентацией распорной перекладины относительно акустических систем. На левом конце планки нанесена маркировка: для системы X1 следует ориентироваться на надпись «X1 THIS SIDE TO REAR», для системы X2 — «X2 THIS SIDE TO REAR». При использовании двух распорных перекладин подъём должен осуществляться через точки «PICK HERE» на каждой из них, и обе перекладины должны быть правильно ориентированы для поднимаемых систем.

Ключевой особенностью X12TE‑GRID является его универсальность: грид может быть подвешен четырьмя различными способами: с одной точкой подвеса, с одной точкой подвеса и дополнительной оттяжкой к месту проведения мероприятия, с двумя точками подвеса, а также с двумя точками подвеса и подтяжкой к гриду. Кроме того, громкоговорители могут крепиться к гриду в трёх различных положениях (A, B, C), что в сочетании с выбором способа подвеса даёт системным интеграторам практически неограниченные возможности для адаптации системы под конкретные архитектурные особенности помещения. При использовании X12TE‑GRID совместно с X12PU‑BGK (pull-up kit) массив может быть подтянут к потолку для достижения экстремальных углов наклона методом компрессионного риггинга. Грид рассчитан на максимальный подвес до 24 элементов X1 или X2 в одной колонне. Для определения того, достигнет ли комбинация X12TE‑GRID с заданным количеством элементов необходимого акустического покрытия в конкретном помещении при безопасной рабочей нагрузке, рекомендуется использовать специализированное программное обеспечение LAPS 3 (Line Array Prediction Software). При использовании нескольких точек подвеса линии подъёма должны быть строго вертикальными (допустимое отклонение ±30°).

Система подвеса X12TE‑GRID органично интегрируется с акустическими модулями X‑Line Advance. Все элементы конструкции выполнены из высокопрочных материалов и имеют надёжное антикоррозионное покрытие. Монтаж грида осуществляется с использованием быстросъёмных штифтов, которые вставляются через боковые плечи и обеспечивают надёжную фиксацию. Важно отметить, что подъём массива должен осуществляться исключительно с использованием поставляемых распорных перекладин — подъём путём крепления непосредственно к боковым плечам строго запрещён и может привести к серьёзным повреждениям оборудования и травмам. Перед подъёмом массива необходимо убедиться, что все крюки, штифты, скобы и другие компоненты риггинга правильно расположены и надёжно закреплены.
