Комплект нижней подвесной рамы Electro‑Voice X12PU‑BGK

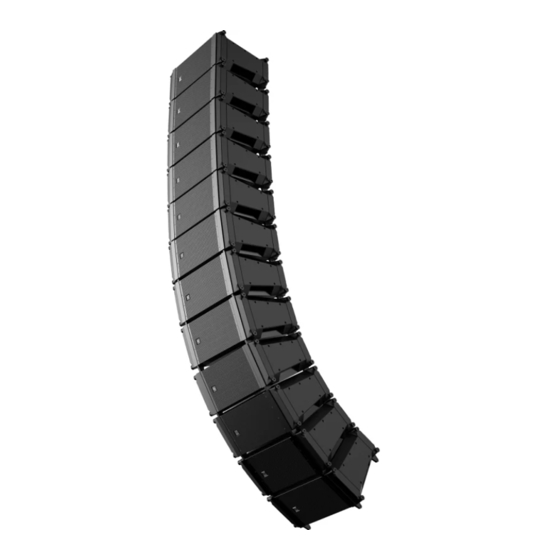

При проектировании и монтаже профессиональных линейных массивов серии X‑Line Advance достижение необходимой геометрии подвеса является критически важным фактором, определяющим качество звукового покрытия. Electro‑Voice X12PU‑BGK — это комплект нижней подвесной рамы для подтяжки (pull-up kit), разработанный для использования с акустическими системами линейного массива X‑Line Advance серий X1 и X2. Данный аксессуар предназначен для достижения экстремальных углов наклона вниз, которые невозможно реализовать с использованием стандартных или даже удлинённых подвесных рам, а также для применения компрессионного метода риггинга, широко используемого в распределённых акустических системах на аренах и крупных площадках.

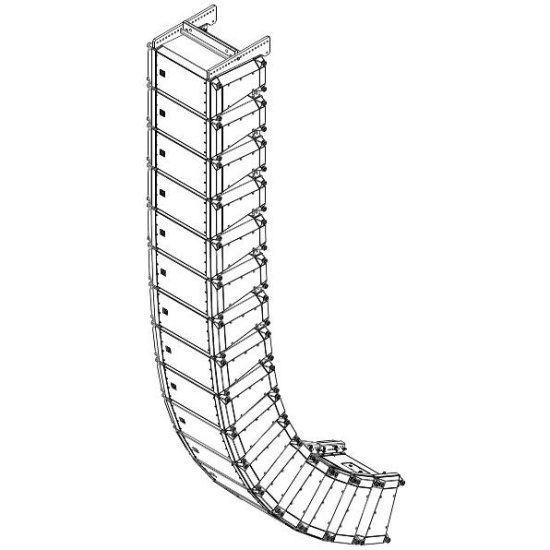

Модуль X12PU‑BGK устанавливается на нижнем элементе линейного массива и работает в паре с удлинённой подвесной рамой X12TE‑GRID. Комплект включает две распорные перекладины (спредер-бара) и две тяговые штанги (pull-up link bars). Одна распорная перекладина крепится непосредственно к нижней части X12PU‑BGK, а вторая распорная перекладина вместе с двумя тяговыми штангами устанавливается на нижней части верхнего грида X12TE‑GRID в крайнем заднем положении. Такая конфигурация создаёт мощный рычаг, позволяющий эффективно изменять угол наклона всего массива, подтягивая его заднюю часть вверх.

Ключевой особенностью X12PU‑BGK является его способность обеспечивать экстремальные углы наклона вниз, необходимые в сложных акустических условиях. При использовании одного X12TE‑GRID и одного X12PU‑BGK угол между подвесными линиями не должен превышать 30°. Для определения максимально допустимых углов, ограничений и безопасной рабочей нагрузки в конкретной конфигурации массива необходимо использовать специализированное программное обеспечение LAPS 3 (Line Array Prediction Software) и строго следовать всем предупреждениям и ограничениям, выдаваемым программой. Данный комплект предназначен исключительно для использования в качестве нижнего грида в режиме подтяжки (pull-up) и никогда не должен применяться в качестве верхнего грида.

Сборка X12PU‑BGK требует внимательного подхода и строгого соблюдения инструкции. Для установки комплекта необходимо выдвинуть и зафиксировать передние и задние соединительные штанги. Затем, ориентируя V-образные блоки боковых плеч вверх, а сплошную планку — к задней части, необходимо направить V-образные блоки на выдвинутые соединительные штанги. После этого через каждое боковое плечо и соединительные штанги вставляются быстросъёмные штифты, которые должны быть полностью продеты через боковые плечи и надёжно зафиксированы. Важно убедиться, что каждый конец распорной перекладины зафиксирован штифтом в одном и том же отверстии на обоих боковых плечах. Ориентация распорных перекладин должна соответствовать системной модели при взгляде на массив в правильной ориентации; верхняя распорная перекладина переворачивается вверх ногами перед креплением к тяговым штангам на задней части X12TE‑GRID. Отверстия для подвеса всех распорных перекладин должны находиться в одной вертикальной плоскости.

Для работы с X12PU‑BGK пользователю необходимо самостоятельно обеспечить некоторые компоненты подвесной системы: две скобы 5/8 дюйма, строп из стального троса и рычажную таль. Electro‑Voice рекомендует использовать строп с рабочей нагрузкой не менее 2400 фунтов (1100 кг) для вертикальной конфигурации, а также рычажную таль Columbus‑McKinnon модели 653 грузоподъёмностью 1,5 тонны и длиной цепи 20 футов. С использованием рекомендованных компонентов подвесная система X12PU‑BGK рассчитана на работу с массивами от 8 до 20 акустических систем X1 или X2.

Комплект X12PU‑BGK является профессиональным инструментом, который существенно расширяет возможности монтажа линейных массивов X‑Line Advance, позволяя достигать экстремальных углов наклона вниз и реализовывать сложные схемы подвеса с компрессионным методом риггинга. Благодаря продуманной конструкции и высокой надёжности, этот аксессуар станет незаменимым помощником для системных интеграторов и звукорежиссёров, работающих над созданием акустических систем в самых сложных акустических условиях — от многоярусных арен до распределённых систем на крупных стадионах.
