Аттенюатор Electro‑Voice EVA-AM

При проектировании профессиональных линейных массивов для стационарных инсталляций важно не только правильно подобрать акустические модули, но и обеспечить гибкость настройки звукового поля в конкретном помещении. Electro‑Voice EVA‑AM — это опциональный модуль аттенюации (ослабления сигнала), разработанный специально для широкополосных акустических систем линейного массива серии EVA‑2082S. Данный аксессуар позволяет точно регулировать уровень выходной мощности каждого отдельного модуля в массиве, что критически важно для создания равномерного звукового покрытия в пространствах со сложной акустикой — от концертных залов и театров до церквей, конференц-залов и торговых центров.

Модуль EVA‑AM устанавливается на внутренней стороне входной панели акустической системы EVA‑2082S и обеспечивает ослабление сигнала всего корпуса на 3, 6 или 9 дБ с шагом в 3 дБ. Такая дискретность позволяет тонко настраивать уровень громкости каждого модуля в массиве в зависимости от его положения — например, ослаблять верхние модули для компенсации эффекта "ближнего поля" или выравнивать звуковое давление по всей зоне озвучивания. Модуль ослабляет сигнал только того корпуса, в который он установлен, не влияя на другие подключенные громкоговорители, что обеспечивает независимую регулировку каждого элемента массива.

Ключевым преимуществом использования EVA‑AM является возможность подключения большего количества модулей к одному каналу усилителя. Номинальный импеданс модуля EVA‑2082S составляет 16 Ом. Без использования аттенюаторов к одному каналу можно параллельно подключить до шести модулей (суммарный импеданс 2,7 Ом). При установке модулей EVA‑AM как минимум в двух корпусах количество параллельно подключаемых модулей увеличивается до восьми (суммарный импеданс 2,3 Ом). Это позволяет существенно сократить количество необходимых усилительных каналов и упростить системную архитектуру, что особенно актуально для крупных инсталляций с большим количеством акустических модулей.

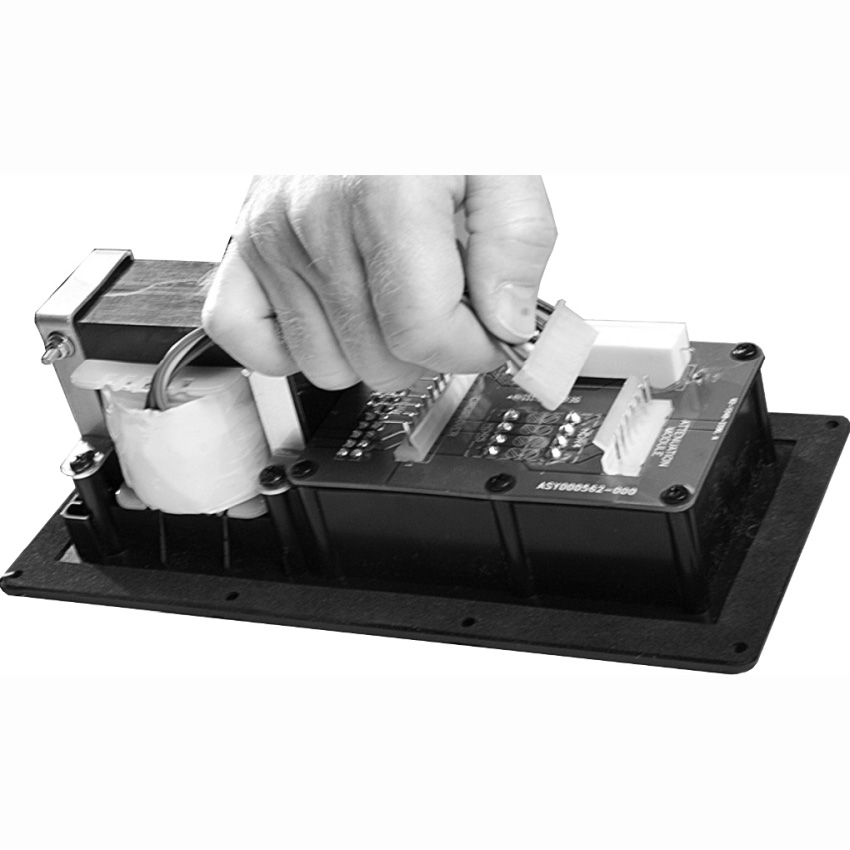

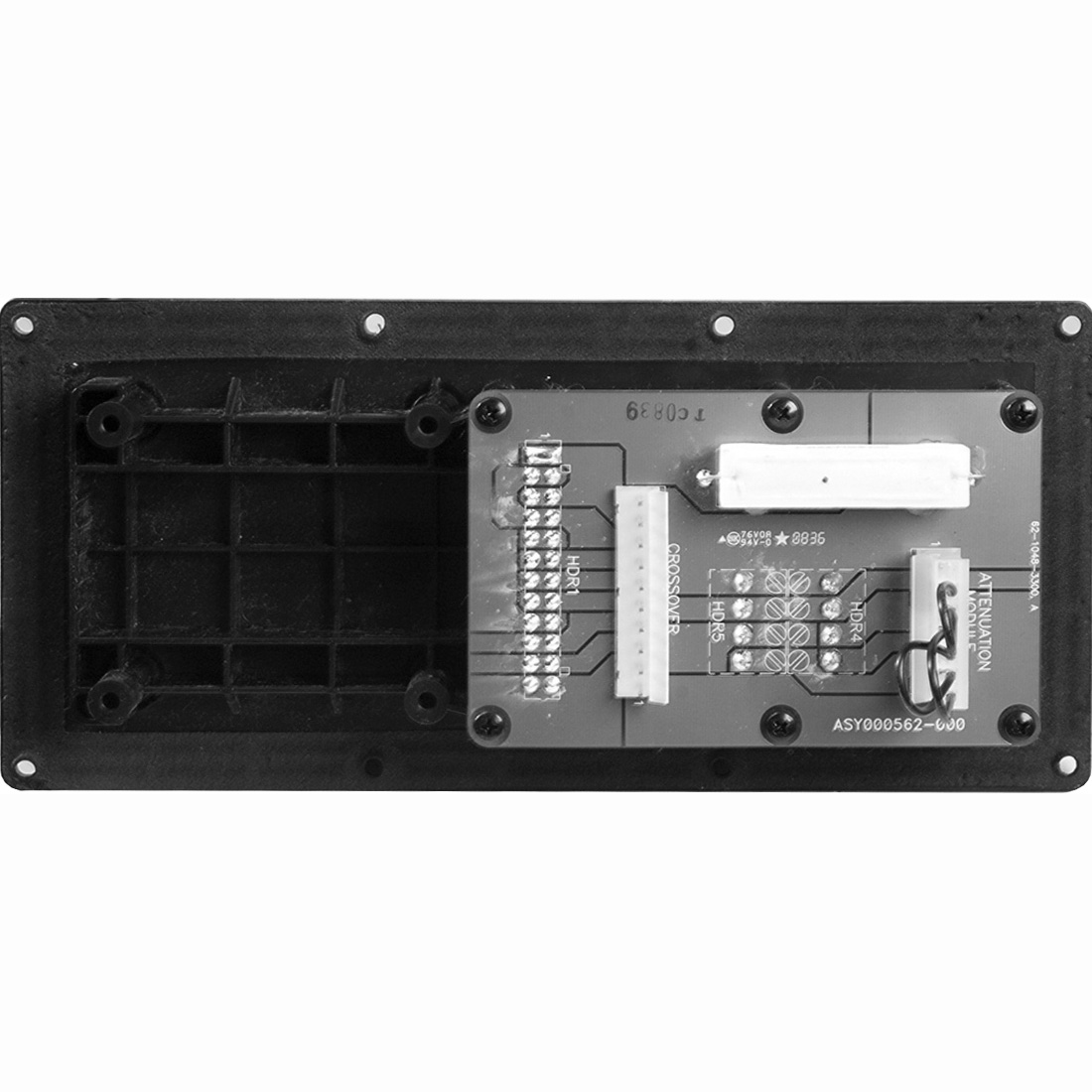

Монтаж модуля EVA‑AM не требует специальных навыков и может быть выполнен непосредственно на объекте при установке системы. Для этого необходимо снять входную панель модуля EVA‑2082S, открутив восемь крепёжных винтов. Затем следует снять 7‑контактную коммутационную перемычку, расположенную на плате, и установить модуль аттенюации в специальный "карман" слева от платы. Модуль фиксируется с помощью четырёх винтов, входящих в комплект поставки. После подключения 7‑контактного разъёма аттенюатора к печатной плате входной панели необходимо установить уровень ослабления, подключив короткий отрезок синего провода к клемме с надписью "Select" и одной из клемм, соответствующих 3, 6 или 9 дБ. В комплект также входит наклейка для маркировки внешней части входной панели.

Важно отметить, что правильная установка модуля EVA‑AM не должна приводить к смещению центра масс корпуса, что гарантирует сохранение геометрии подвеса и безопасность всей конструкции. Проектирование систем с использованием модулей аттенюации значительно упрощается благодаря специализированному программному обеспечению EVADA (EVA Design Assistant), которое позволяет моделировать поведение массива и оптимизировать уровни ослабления для каждого модуля. Модуль EVA‑AM является неотъемлемым инструментом для профессиональных системных интеграторов и звукорежиссёров, стремящихся к максимальной гибкости и качеству звука в стационарных инсталляциях.
